該驅動模塊適用于SD系列的配套使用：

單電源15V（功率150W）供電，外置AC/DC隔離電源
采用品牌IGBT驅動核，單通道4W輸出功率，峰值電流為±35A
全橋逆變控制設計，直接驅動四路信號IGBT，預留擴展接口
驅動信號及故障信號采用LED指示，工作情況一目了然
原副邊5KV電氣隔離，安全可靠
具有短路保護及電源電壓監控等功能
特有的防IGBT炸管設計
欠壓以及過流故障時輸出告警信號
適用于中、大功率IGBT的驅動
驅動開關頻率高達100KHz（驅動頻率越高時驅動的IGBT模塊容量相應也會變小）
外形尺寸：200X160X38mm

推薦使用產品：

600V系列 IGBT(電流≤1000A)
1200V系列 IGBT(電流≤800A)
1700V系列 IGBT(電流≤600A)

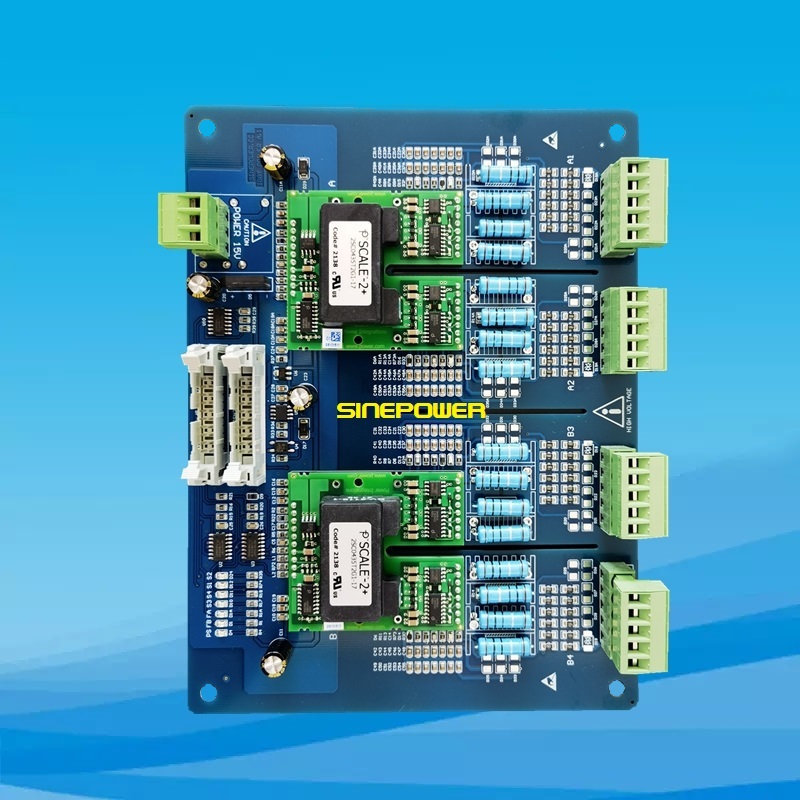

特別提示：如工作頻率高時驅動大功率IGBT模塊，后級驅動方式將采用下圖實物，型號：SFP20B

相關周邊配件及產品：
STP30恒壓反饋板；STP10阻容吸收板；STP22觸發擴展模塊；STP01顯示操作模塊；SFP30高壓采集模塊；
SFP20IGTB驅動模塊；SFP21IGTB驅動模塊；SFP22IGTB驅動模塊。
